RU445X 크로스 롤러링

	RU445X 크로스 롤러링
	축경:	350 mm
	d	350 mm
	D	540 mm
	dp	445.4 mm	롤러 피치 원경
	B	45 mm
	d1	6 mm
	r/min	2.5 r/min	Rotational speed
	ds (max)	417 mm	어깨치수
	Dh (min)	473 mm	어깨치수
	Cr	222 KN	기본정격하중 (레이디얼)
	Cor	473 KN	기본정격하중 (레이디얼)
	질량	35.4 kg
	PCD1	385 mm
		24-M12 관통	장착 구멍
	PCD2	505 mm
		24- 14 관통,  20 카운터보어 깊이 13	장착 구멍

RU형 (내외륜 일체형)

- 내외륜 일체형

- 장착용 구멍 가공이 되어 있어 누름 플랜지, 하우징이 필요없습니다.

- 내외륜 일체형 구조로 조립에 의한 성능의 영향이 거의 없고 안정된 회전정도 및 토크를 낼 수 있습니다.

- 내륜회전, 외륜회전의 양방향의 사용이 가능합니다.

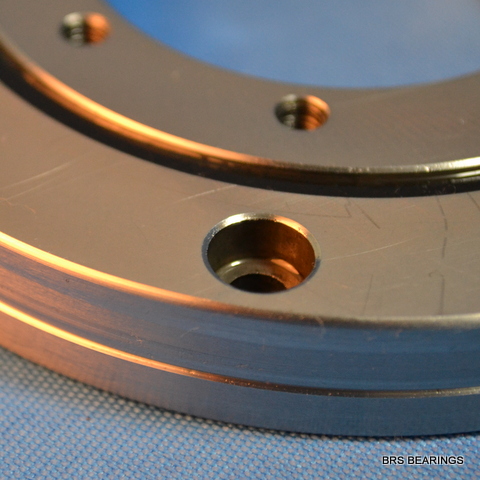

RIGIA Bearing RU series crossed roller bearing with mounting holes:

G-Mounting Hole Orientation symbol
No Symbol :The counterbore holes of the inner and outer rings face the same direction
G :The counterbore holes of the inner and outer rings face opposite direction

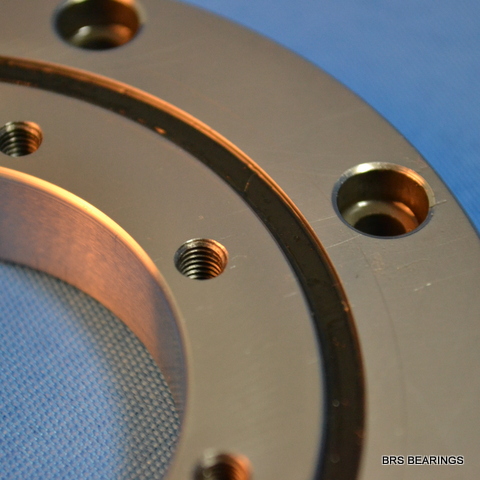

X-Inner Ring Hole symbol
No Symbol :Inner ring counterbore hole
X :Inner ring tapped hole (through hole)

Seal symbol
No Symbol : Without seal
UU : Seal attached on both ends
U : Seal attached on either end(counterbore side of the outer ring)
UT :Seal attached on either end (opposite to the counterbore side of the outer ring)
